Выбор материнской платы
Материнская или системная плата персонального компьютера является основой системного блока, обеспечивающая сопряжение и совместную работу процессора со всеми остальными составляющими частями. Современные системные платы исполняются на основе чипсетов – набора больших интегральных микросхем, реализующих все необходимые функции связи основных компонентов (процессор, память, видео контроллер, внешние устройства). Для каждого процессора с новой архитектурой выпускается свой набор микросхем чипсет. Это означает, что материнская плата способна обеспечить работу только определенной группы процессоров. Для уменьшения стоимости изделия фирмами выпускаются «урезанные» системные платы, в которых реализуются не все возможности чипсет (сокращение разъемов для модулей памяти и внешних устройств, отсутствие поддержки определенных функций и т.д.). Выбирая материнскую плату, нужно исходить из того, какие задачи вы будете выполнять на компьютере, и какие внешние устройства вы будете использовать внутри системного блока. Вероятна ситуация, что переплатив и купив сложную материнскую плату, вам не придется никогда использовать все ее возможности. На некоторых материнских платах могут содержаться интегрированные графические контроллеры. Звуковой контроллер, сетевой контроллер, Raid контроллер жестких дисков интегрировано выполняются на всех современных материнских платах. При необходимости интегрированные устройства могут быть заменены устройствами, устанавливаемыми в слоты расширения.

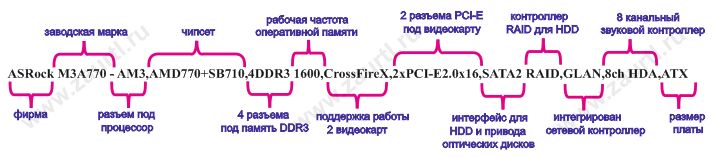

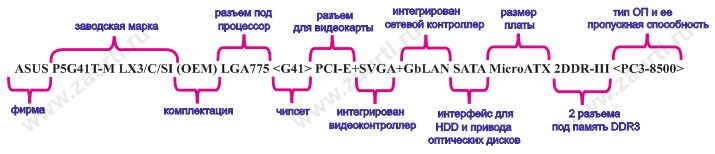

В торговых обозначения обычно указывают только основные параметры, характеризующие материнскую плату.
Например:
Для нашего процессора AMD Phenom II X4 925 S-AM3, Quad-Core, 2.8 GHz, 4х512КБ+6МБ, НТ2000МГц выбираем недорогую материнскую плату:
На сайте изготовителя дополнительно можно узнать, что данная материнская плата способна поддерживать процессоры с потребляемой мощностью до 140W.
Основные элементы выбранной материнской платы показаны ниже:
CPU – разъем для подключения процессора;
4DDR – разъемы для подключения модулей оперативной памяти;
ATX питание - через этот разъем подается энергия от блока питания;
IDE – разъем для подключения жестких дисков и оптических приводов с параллельным интерфейсом ATA;
SATA - разъем для подключения жестких дисков и оптических приводов с последовательным интерфейсом SATA;
USB – разъем для подключения внешних устройств с интерфейсом USB (внутренний картридер, Floppy дисковод );
Panel1 – контакты разъема используются для подключения индикаторов питания и режима работы жесткого диска, а также кнопок сброса и включения энергии на системном блоке.
Floppy – разъем для подключения дисковода;
HDAudio – разъем для подключения аудио сигналов на переднюю панель системного блока;
2xPCI – слоты для подключения внешних устройств с интерфейсом PCI внутренний модем, TV – тюнер и т.д.;
2xPCI-E – разъемы для подключения графического контроллера;
4+4pin питание – дополнительные разъемы подачи энергии от блока питания;
Fan1 – разъем для подключения вентилятора процессора;
Fan2 – разъем для подключения вентилятора системного блока;
Внешние разъемы – (Аудио, USB, LAN, PS/2 и т.д. ) при установке в системный блок они оказываются во внешней (задней) части корпуса.
